安全儀表系統SIS設計安裝工程（安全儀表系統SIS設計、安裝、調試一站式服務）

化工安全儀表SIS系統安裝流程，根據國家安監局第116號文件闡明：從2018年1月1日起，所有新建涉及“兩重點一重大”的化工裝置和危險化學品儲存設施要設計符合要求的安全儀表SIS系統。其他新建化工裝置、危險化學品儲存設施安全儀表系統，從2020年1月1日起，應執行功能安全相關標準要求，設計符合要求的安全儀表系統。

首先為您普及一下化工安全儀表SIS系統，簡稱化工sis系統。說起化工企業相關的危險源大致有酸性、堿性氣體、液體或腐蝕性溶液運送、存儲及工藝化學反應過程中，遇到溫度過高即將引起火災或**、有害氣體和腐蝕性液體泄露等危險情況時，如果有安裝化工安全儀表SIS系統，化工sis系統就會立刻發出警示信號并采取應緊急制動或者緊急停車、關閉閥門等應急措施，阻止危險或事故發生。

化工安全儀表SIS系統安裝一般分為HAZOP分析、SIL定級、安全儀表sis系統設計和安全儀表SIS系統安裝等四個步驟。

一、HAZOP分析

HAZOP分析，即危險與可操作性分析。HAZOP分析法是按照科學的程序和方法，從系統的角度出發對工程項目或生產裝置中潛在的危險進行預先的識別、分析和評價，識別出生產裝置設計及操作和維修程序，并提出改進意見和建議，以提高裝置工藝過程的安全性和可操作性，為制定基本防災措施和應急預案進行決策提供依據。也就是說，安裝化工安全儀表SIS系統之前，先通過HAZOP分析來確定生產工藝、設備運轉中潛在的危險源。

二、SIL定級

SIL定級就是由國際電工**會（IEC）首先頒布制定的，由IEC/TC65歸口實施。SIL技術的國家歸口標準化技術**會為“全國過程工業測量控制及自動化”標準化技術**會（SAC/TC124），秘書處單位為機械工業儀器儀表綜合技術經濟研究所。SIL認證一共分為4個等級，SIL1、SIL2、SIL3、SIL4，包括對產品和對系統兩個層次。 其中，以SIL4的要求高。

由相關的技術人員和專家結合HAZOP/LOPA等分析，無縫對接SIF辨識和SIL定級服務。 結合行業特點、工藝裝置特性，企業性質和管理要求，采用適宜的風險管理和SIL定級方法。由第三方相關專家或技術人員結合HAZOP/LOPA等分析，無縫對接SIF辨識和SIL定級服務。 結合行業特點、工藝裝置特性，企業性質和管理要求，采用適宜的風險管理和SIL定級方法。其實就是根據HAZOP分析數據結果，為您的生產設備、工藝鑒定出準確的SIL等級劃分，為后續的安全儀表sis系統設計提供可靠的風險數據。

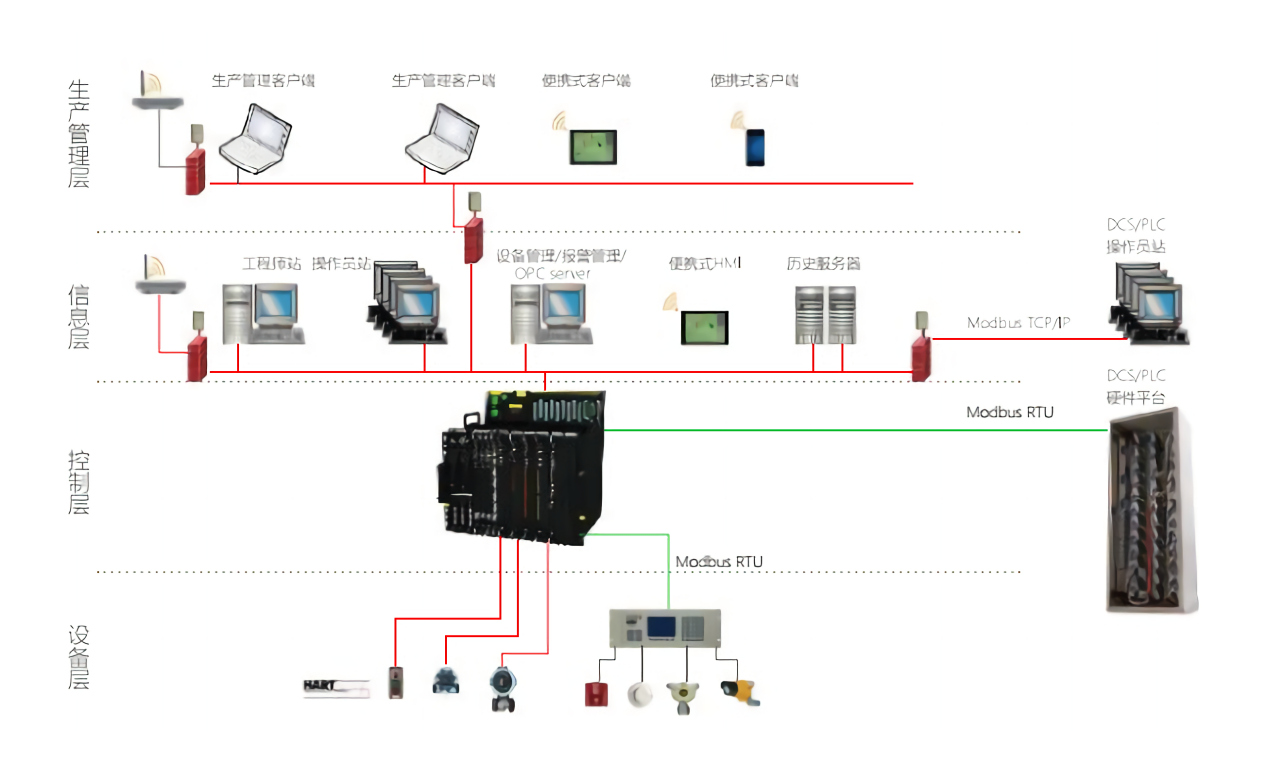

三、安全儀表sis系統設計

通過以上的HAZOP分析和SIL等級劃分得出的數據，為您的企業制定出完整的安全儀表sis系統設計方案。在化工sis系統設計的時候除了需要對其安全性以及完整性能進行檢測之外，還應該保證這種系統具備保密性以及**性。當然，在設計的時候也需要考慮到日后的維修工作，所以接下來我就具體的介紹一下關于這種系統的原則。

(1）設計系統時應該遵循的原則之一就是使其具備**性。一般來說，在這種系統具體應用的時候是和其他的設備系統相互分開的，這主要是為了保證這種系統能夠在發生意外情況的時候可以自行處理。所以，如果在設計這種系的時候不具備這一原則的話，就會使得化學工業的相關設備在應用過程中不能夠?qū)ν话l(fā)的事情采取停車以及安全聯鎖的處理，這樣一來就會**的增加這些工業的危險。

(2）設計系統時應該遵循的原則之二就是使其能夠保障設備以及入員的安全。為了保證系統在設計的時候具備這一原則，應該使用勵磁來對其是在斷電的時候。

(3）設計系統時應該遵循的原則之三就是保證這種系統結構的復雜性以及完整性。道循這一原則主要的目的就是能夠使這種系統在遇到緊急情形的時候可以維持相關設備的運轉能力，以免出現事故，造成化學工業的損失。當然，在設計的時候也應該注意中間環節的質量。

四、安全儀表SIS系統安裝

（1）傳感器的設計和設置傳感器的**設置原則：一級安全儀表系統，其傳感器可與過程控制系統共用； 二級安全儀表系統， 其傳感器宣與過程控制系統分開，三級安全儀表系統，其傳感器應與過程控制系統分卉。傳感器的冗余設置原則：一級安全儀表系統，可采用單一的傳感器；二級安全儀表系統， 宣采用冗余的傳感器； 三級安全儀表系統，應采用冗余的傳感器。傳感器的冗余方式選用：當重點考慮系統的安全性時， 應采用“或”邏輯結構；當重點考慮系統的可用性時，應采用“與”邏輯結構；當系統的安全性和可用性均需保障時，直采用三選二邏輯結構；安全儀表系統的傳感器宜采用隔爆型。

（2）終執行元件的設計和設置

終執行元件司以是**設置的開關閥，也可以是與過程控制系統共用的調節閥。閥門的冗余設置原則． 一級安全儀表系統， 可采用正在一的閥門：二級安全儀表系統，應采用冗余的閥門；如采用單一的閥門， 配套的電磁閥直冗余設置；三級安全儀表系統， 直采用冗余的閥門， 配套的電磁閥宣冗余設置； 冗余配置的閥門，可采用一個調節閥和一個開關閥。終執行元件是安全儀表系統中可靠危險較低的設備。安全儀表系統在正常工況時是靜態的、被動的，系統輸出不變，終執行元件一庭保排在原有的狀態，很難確定是否有危險故障。過程控制系統在正常工況時是動態的、主動的，終執行元件隨控制信號的變化而變化，不會長期停留在一個位置。

（3）邏輯運算器的設計和設置

安全儀表系統的邏輯運算器可由繼電器系統、司編程電子系統或其混合構成。可編程電子系統可以是可編程序邏輯控制器（ PLC ）、集散型控制系統（DCS）或其他**系統。邏輯運算器的技術選擇原則· 繼咆器系統用于輸入輸出點較少、邏輯功能簡單的場合，可編程電子系統用于輸入輸出點較多、邏輯功能復雜、與過程控制系統進行數據通訊。邏輯運算器的**原則是：一級安全儀表系統， 宜與過程控制系統分開；二級安全儀表系統，應與過程控制系統分開；三級安全儀表系統， 必須與過程控制系統分開。邏輯運算器的冗余原則：一級安全儀表系統，可采用單一的邏輯運算器；二級安全儀表系統，宜采用冗余或容錯的邏輯運算器，其中央處理單元、電源單元和通訊系統等應冗余配置，輸入／輸出模塊宜冗余配置；三級安全儀表系統，應采用冗余或容錨的邏輯運算器， 其中央處理正在元、電源單元、通訊系統及輸入／輸出模塊應冗余配置。
